• Modificafion pantalla fluorescente a leds.

      Hola compañeros .

      Bueno , por aquí se dice : "cuando el diablo no tiene nada que hacer , con el rabo mata moscas" , pues eso como no tenia nada que hacer , me he puesto a hacer la pantalla de leds , para el ultimo acuario que aterrizo en mi casa .
      Pero tenia ganas de hacerla , pero no tenia muchas ganas de cortar maderas ( mas que nada , para no mosquear mas a la mujer , que con el polvo que se levanta , se mosquea un poco) , por lo que dándole vueltas , decidí en modificar una pantalla , es la pantalla que viene de serie con el acuario:



      Funcionando pefectamente:

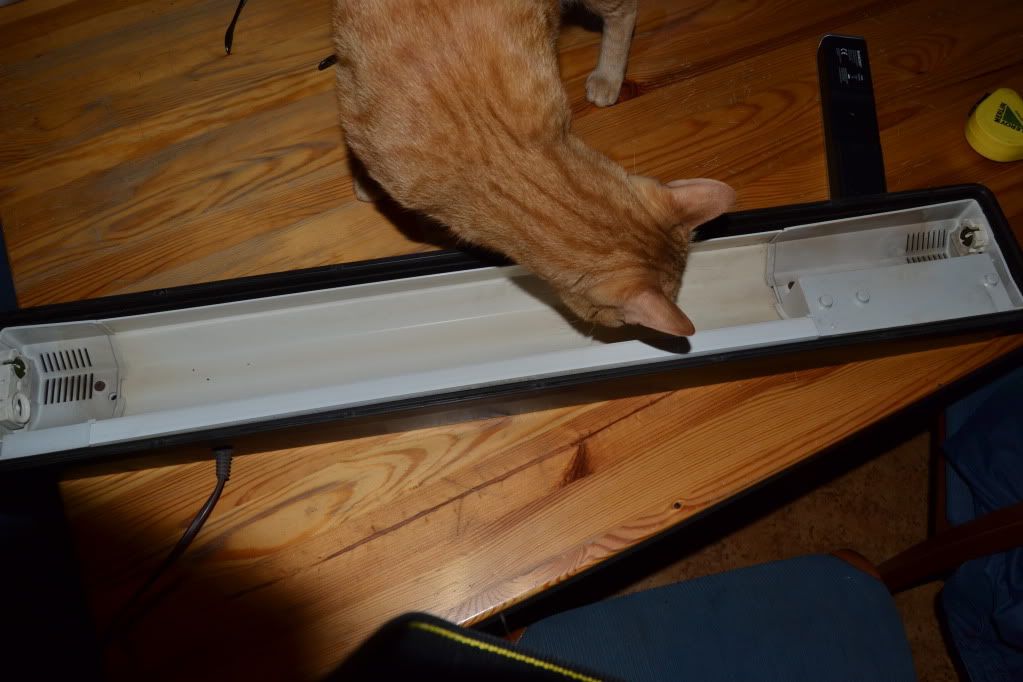

      Pues nada , primero toca desmontar la pantalla , para quitarle todo de los fluorescentes , primero el tubo , para descubrir los tornillos :

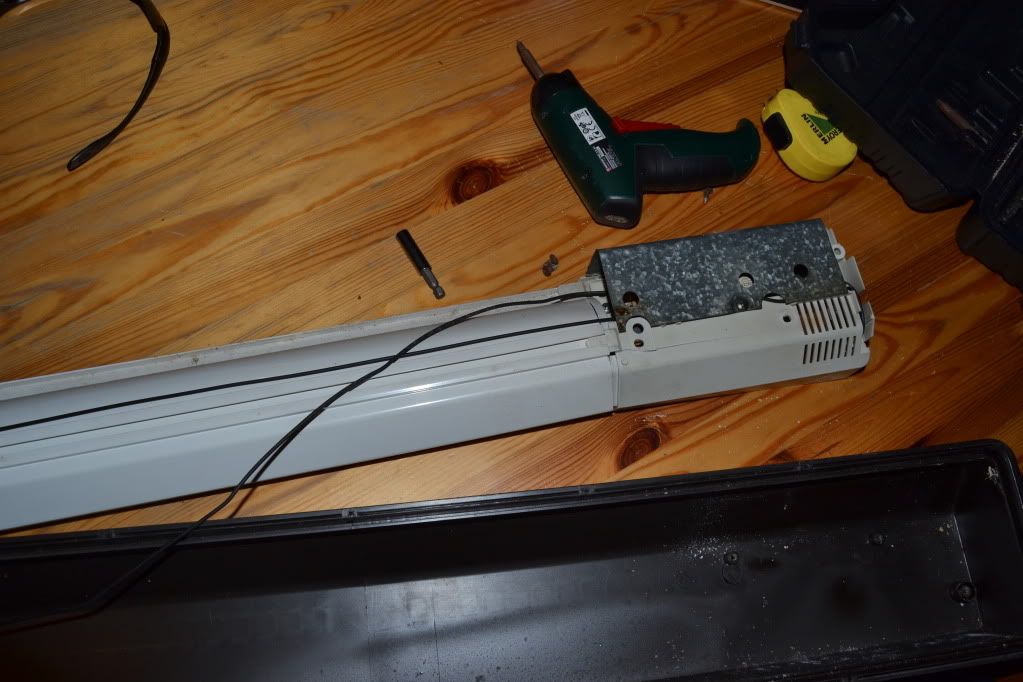

      Y aqui quitado los tornillos :

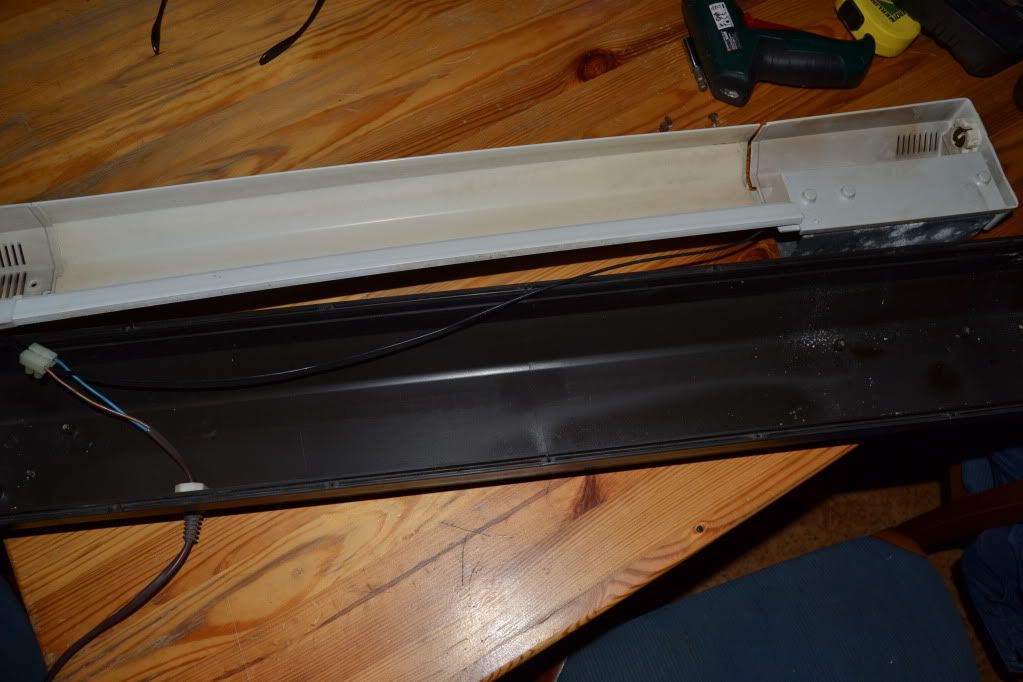

      vemos estos cables:

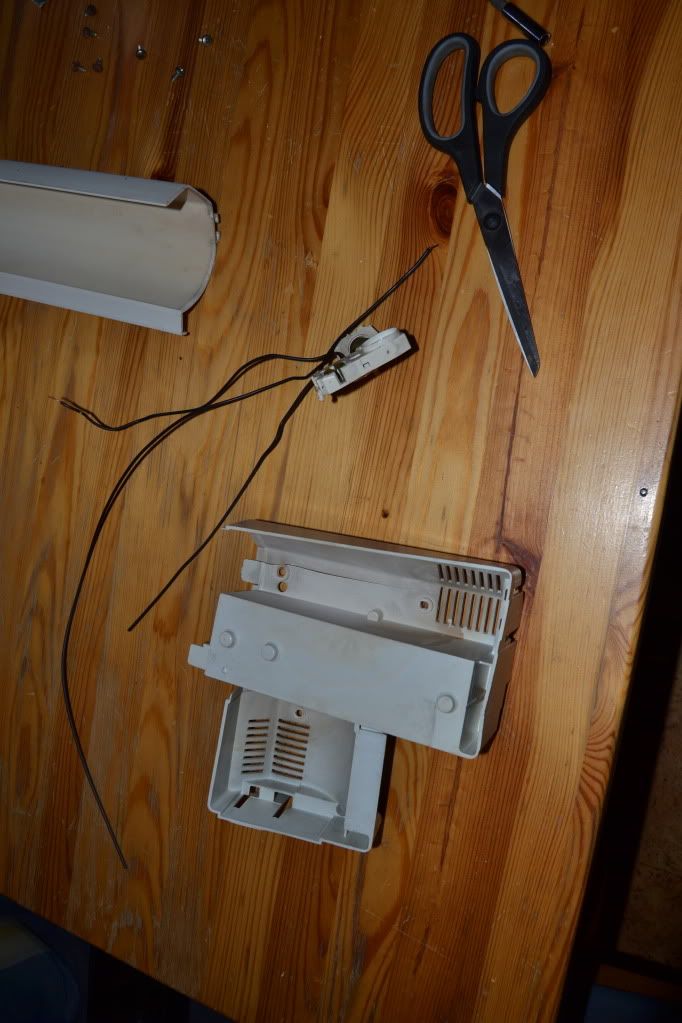

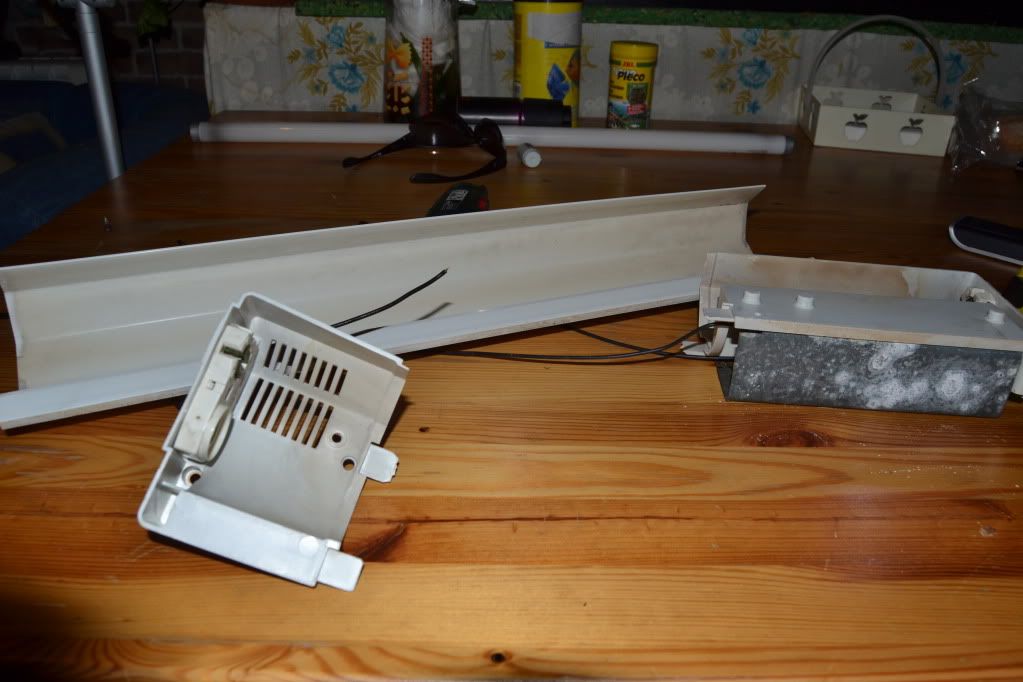

      para poder separar las tres partes :

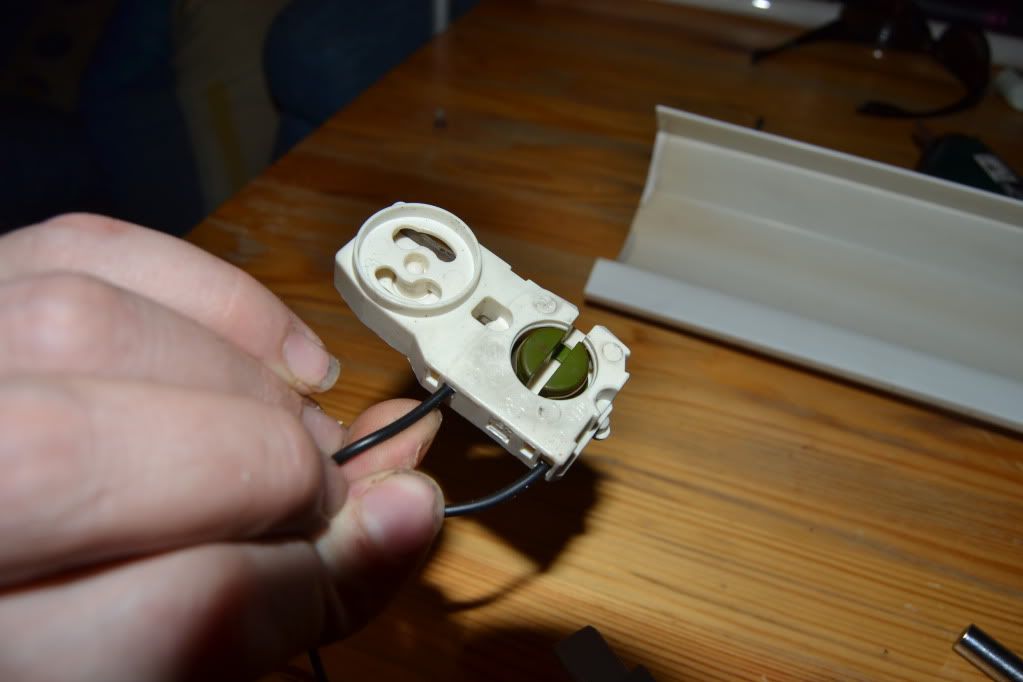

      Ahora ha quitarles los balastros :

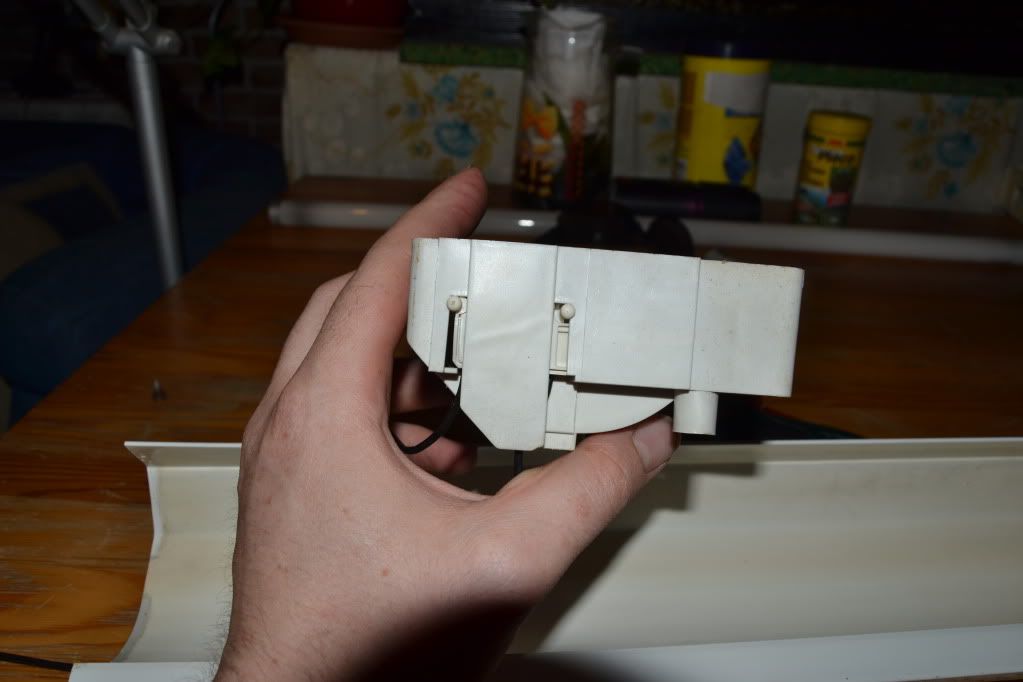

      Esas dos patillas que se ven , se meten para adentro y sale solito :



      Y los huecos , nos servirá para sacar los futuros cables.

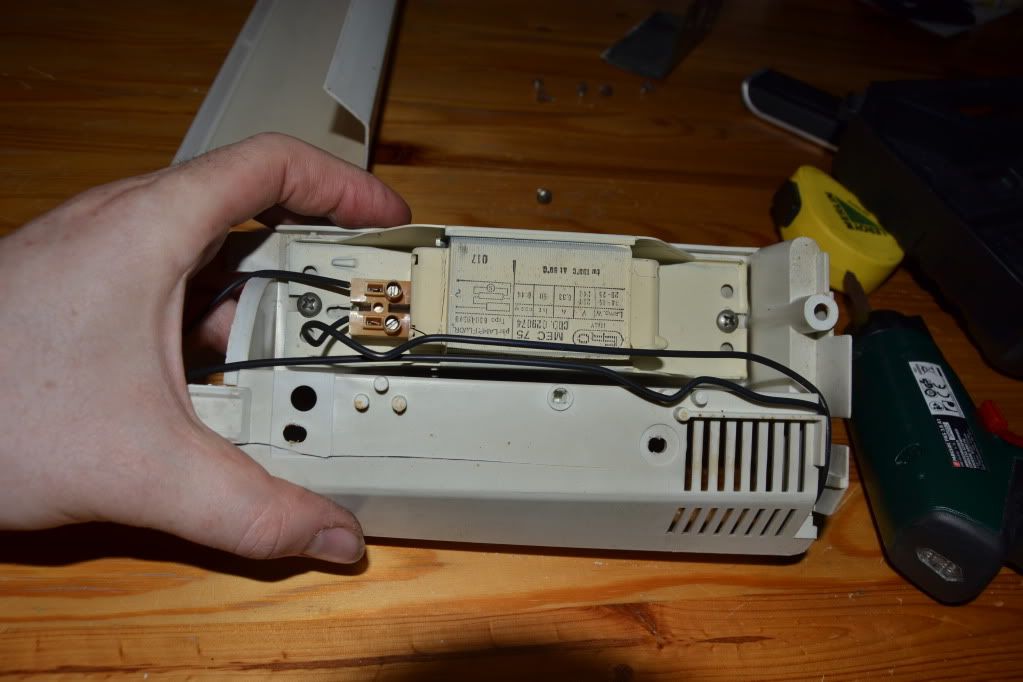

      Ahora a quitar el transformador , que estaba debajo de la chapa :



      Y quitamos el balastro igual que antes :



      Y ya tenemos la caja limpia .

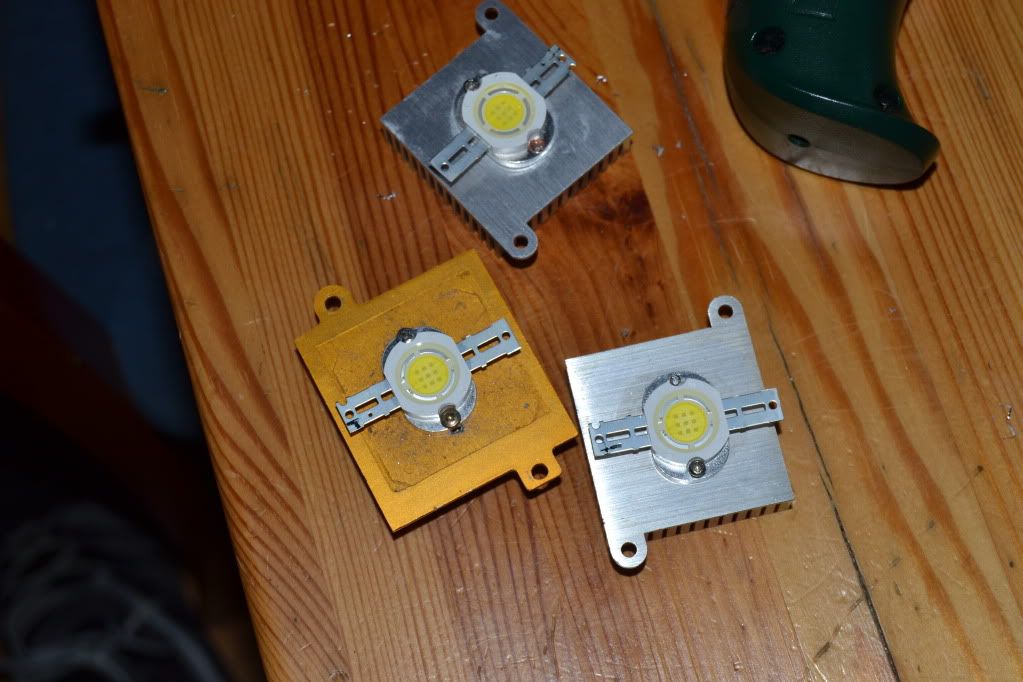

      Ahora toca colocar los leds , pero primero hay que anclarlos en un disipador , voy a usar 3 leds de 10W , que me sobraron de un brico anterior , lo anclo en un disipador de placas base de pc:

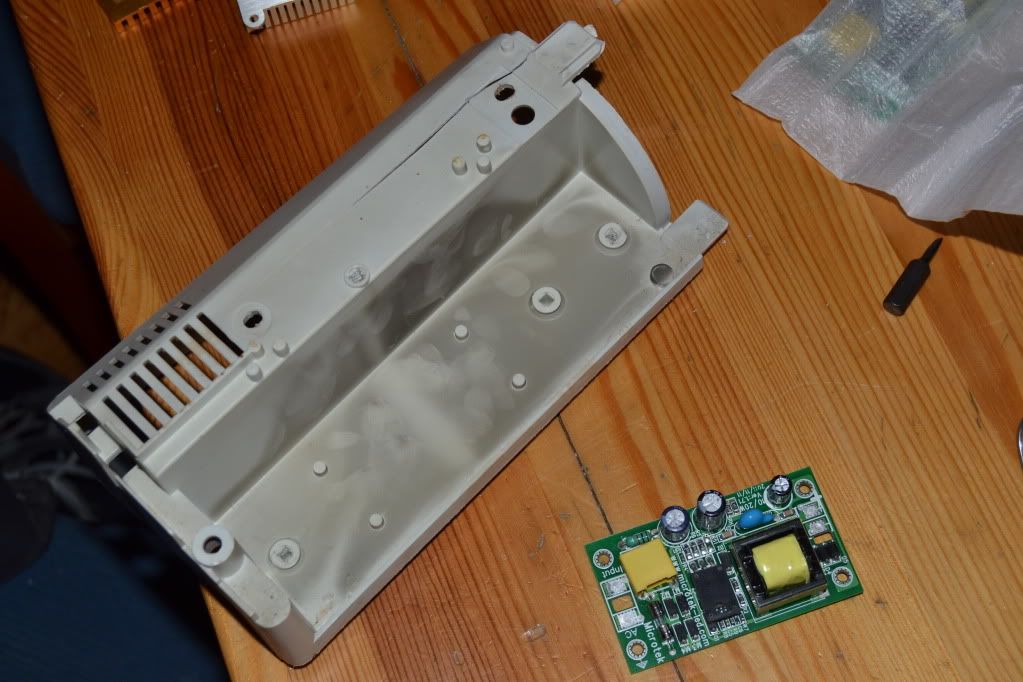

      Y en el hueco donde estaba el transformador , va a ir ahora los drivers :

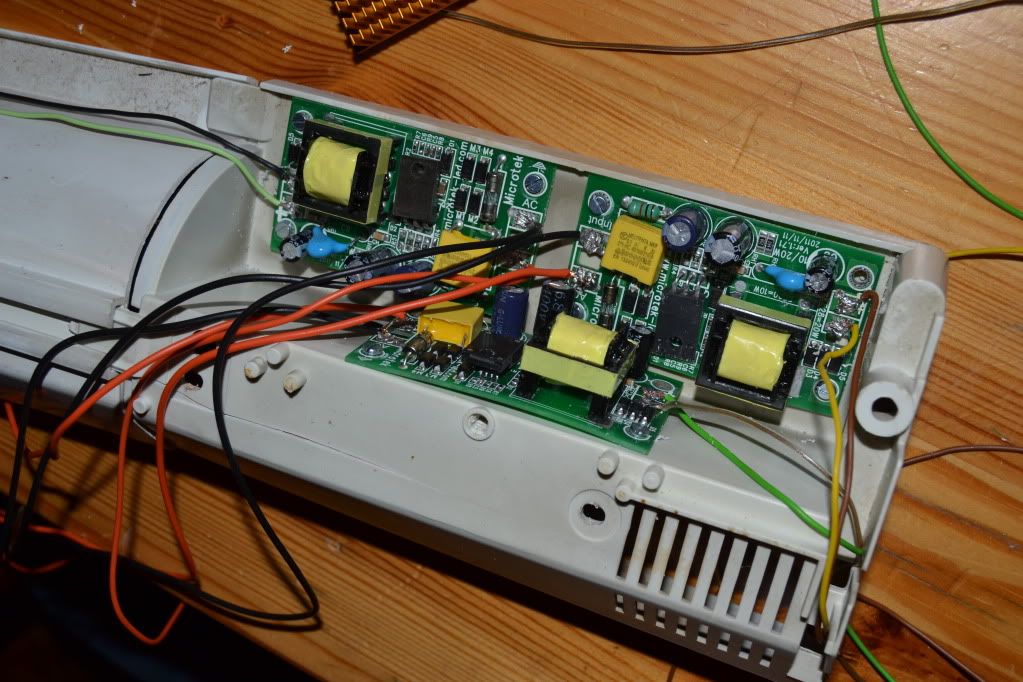

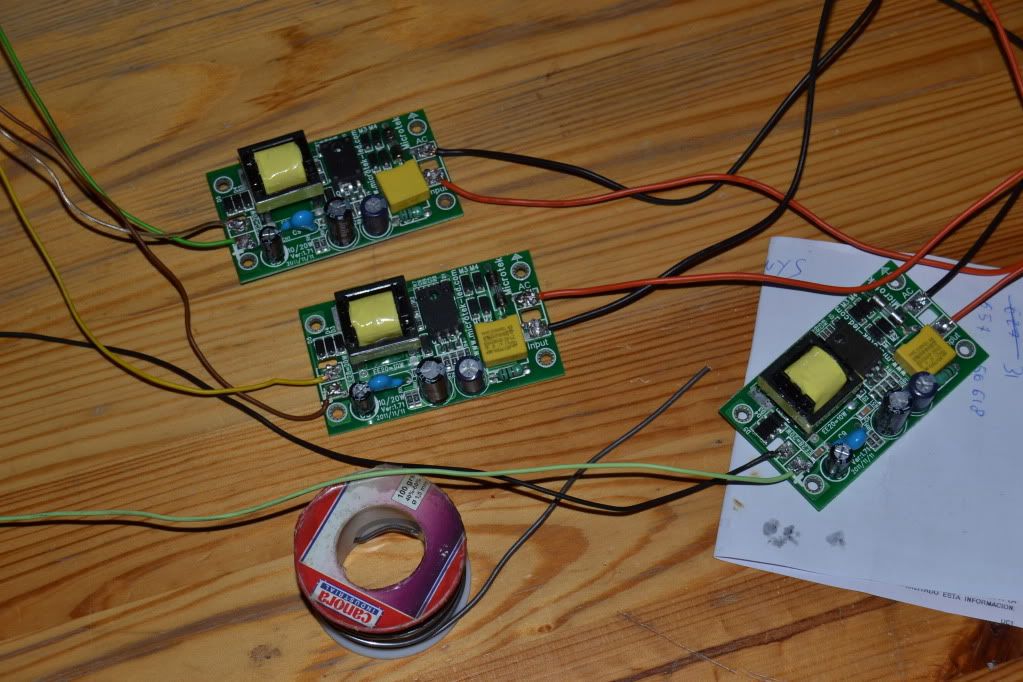

      pero primero vamos a cablearlos :



      Y se sujetan con unos tornillos:

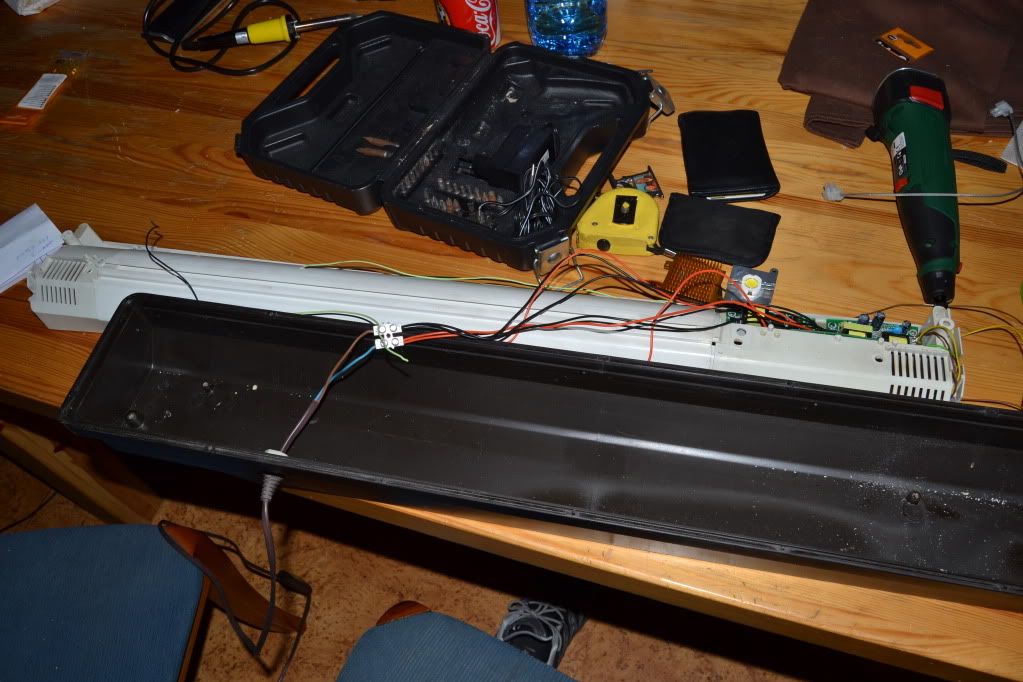

      Montamos las tres partes , y lo conectamos con el cable del enchufe:



      y montamos la caja :

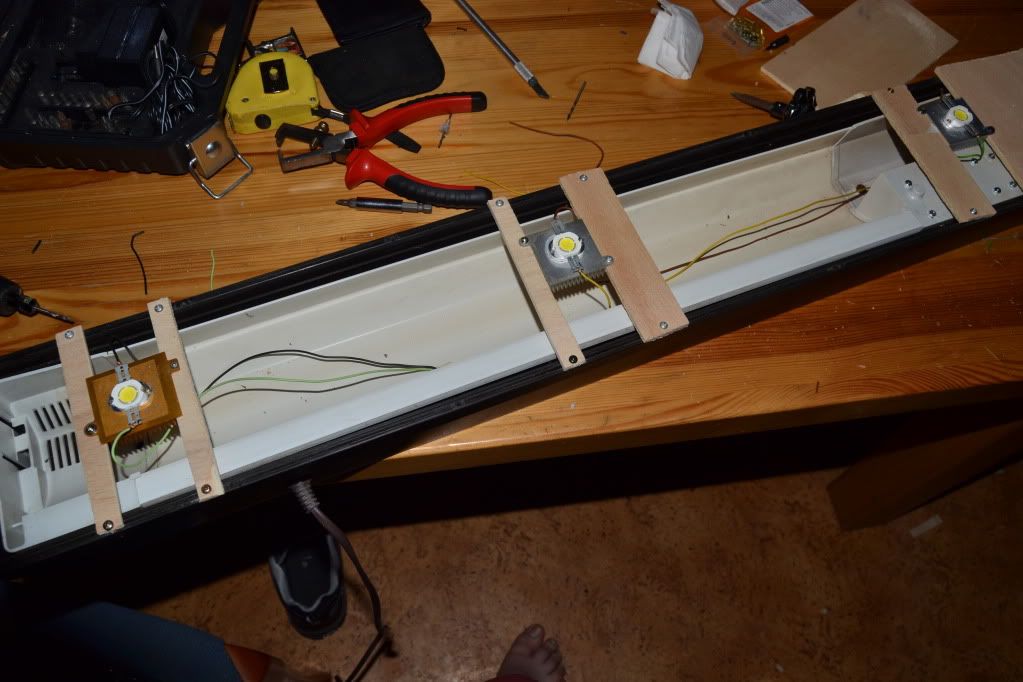

      Y a montar los leds , yo los he sujetado con unos tirantes de contrachapado atornillados a la caja de plastico

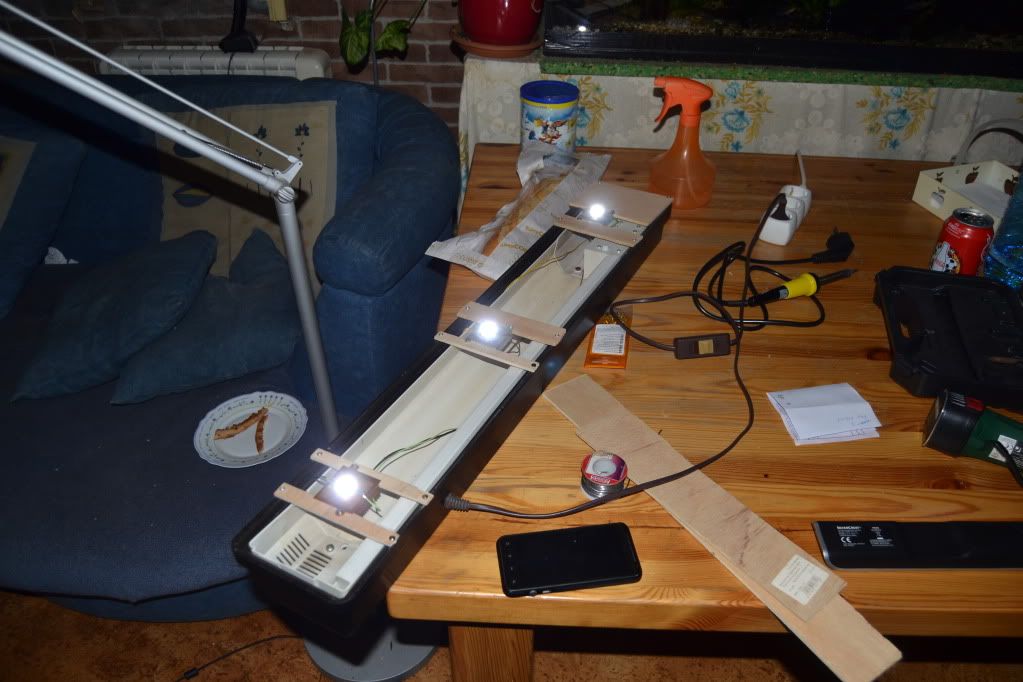

      , y una primera prueba para ver si funciona:



      Pues por suerte si funciona , pues nada para el acuario :

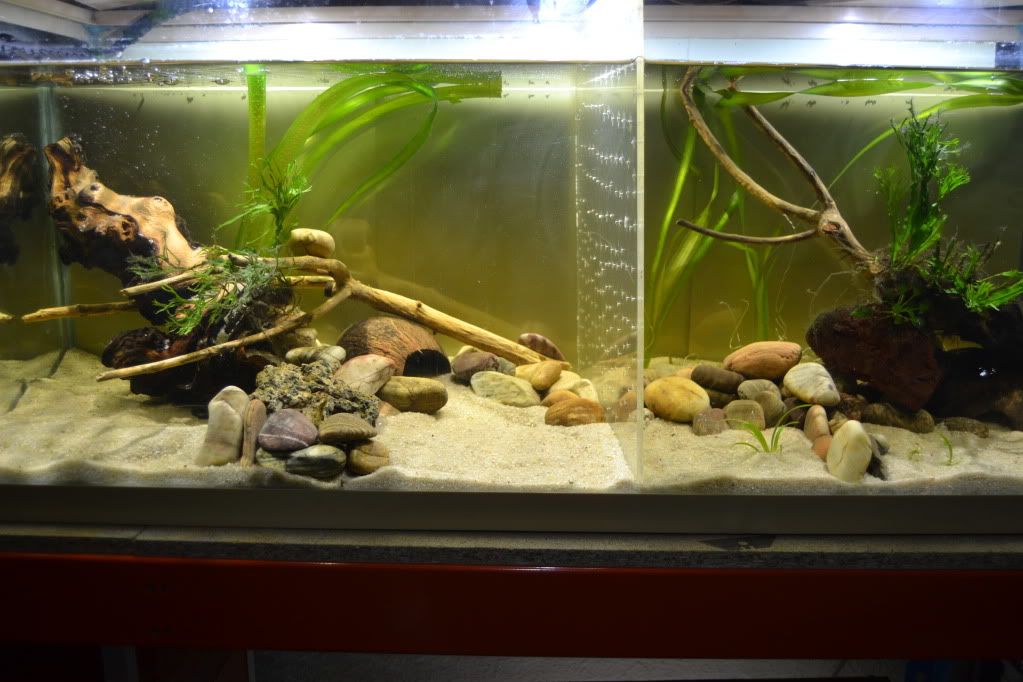

      Aqui esta ya puesta en el acuario , que por cierto le he puesto un separador , asi tengo dos acuarios en uno , y meto dos parejitas de ciclidos enanos .

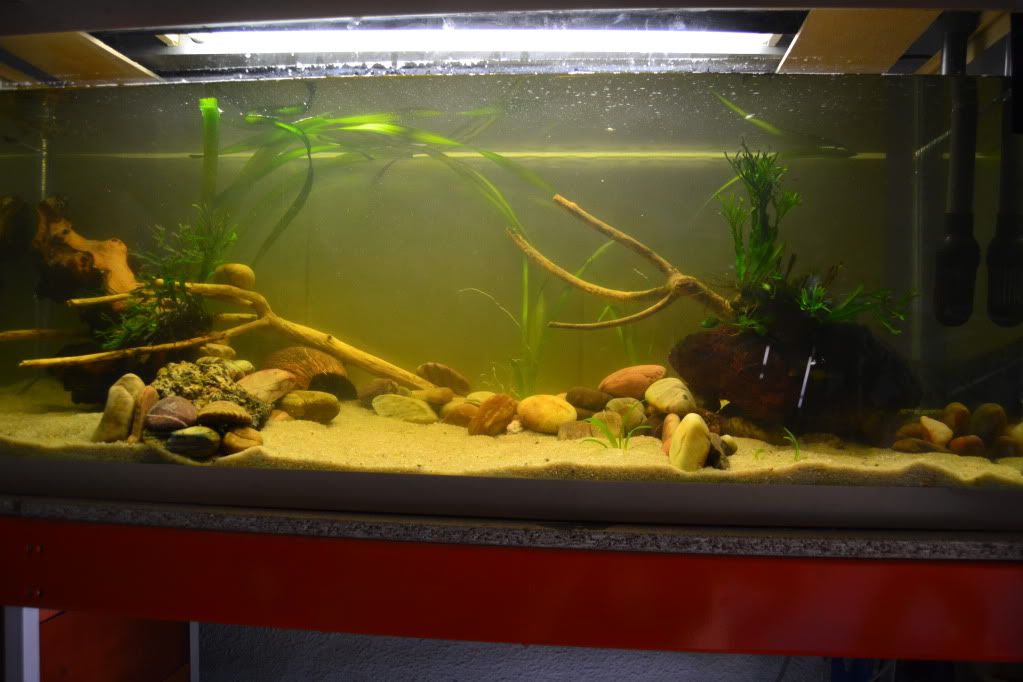

      Una foto del acuario antes :




      Le he quitado un fluorescente de 15w grow , por 3 leds de 600Lm y 6000ºK , por lo que el agua se ve mas clara .


      Pues eso es todo compis , ya veis que no es muy difícil modificar una pantalla , asi no hay que hacerse un cajón de madera .

      Saludos.
